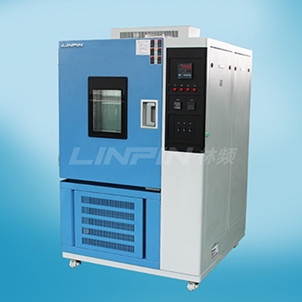

高低溫試驗箱試驗設備的電路線怎么接



　　高低溫試驗箱是用于確定產品以及材料在溫度循環變化，產品表面產生低溫環境條件下貯存和使用的適應性。設備將具有室溫的試驗樣品放入溫度為相關規范規定，符合嚴酷等級的試驗箱內。在試樣樣品達到溫度穩定后，在該條件下暴露規定的持續時間。



　　高低溫試驗箱設備電路的接線步驟:



　　1、在接高低溫試驗箱電源前，請確認外部電源的線徑：總開關的容量是否符合設備的要求。



　　2、請用萬用表確認電源電壓是否為正常(允許±10%RH的偏差)，相線之間電壓為380V，相線與零線之間是否為220V，沒有什么問題后，再關掉總開關。



　　3、將機器的零線(藍色N線)接到配電箱中的零線端子上，(零線一定要接對，否則設備將不能工作，或燒電器元件)。



　　4、將機器的接地線接到配電箱的地線端子上。



　　5、將機器的R.S.T.三根相線分別接到配電箱總開關下端的三個端子上，并確保螺絲擰緊。



　　注意：高低溫試驗箱在設計時有相序保護功能，如果相序接錯的話，在開機時，儀表將不會通電，需要將配電箱總開關下端的三根相線，任意調換兩線的位置，即可改變相序，符合試驗箱的要求。
